不间断高压气体工作站可阶梯调压输出,气压站作为压力源头,获得中高压气体压力、并以容积罐作为自动产生压力和储存,可任意调节输出压力的工作站,随时保持压力检定校准所需上限量程的恒定压力来源,对于经常批量检定压力表该系统比直接手动电动打压省时省力,提高了压力检定效率,做到不超压,是校验工作中的好助手。
主要特点:
Ø 内置电动气压泵,无需外部气源与增压,自动产生气体压力。
Ø 流量调节:内置储气罐,带流量控制阀,控制输出气体流量,带载持续恒压输出气体压力能力。
Ø 高压气源压缩空气产生气体压力,可阶梯输出压力。
Ø 防过载、不超压、无需过滤。
Ø 可与压力表连接台、气体减压器连接台配套使用、可连接其他压力校验台使用、气源为单向输出、防止逆向进入其他介质、保证工作台一直处于气体介质状态。
Ø 洁净系统:单循环输出气体压力
Ø 排污系统:单循环设置、把管路中使用过的气体直接排出
Ø 控制功能:上下限设置、自动启停补压功能
Ø 使用材料:柜体铝合金、冷轧钢板、台面为木质结构
Ø 配置拓展:预留2U/3U机箱尺寸供全自动压力控制器及其他仪表使用
Ø 表面处理:磷化底涂处理、外部为粉末涂层、颜色RAL7035、亚克力水晶面板
Ø 移动条件:带(福马轮)静音滑轮
Ø 机柜安全:配置专门防盗锁防止非专业人士触碰
各加压量程段参数
型号 | UGS-31T | UGS-26T | UGS-15T |
工作介质 | 空气 | ||
使用压力 | 具有持续流量压力输出的高压储气站 | 小流量高压力的储气站 | |
压力范围 | (0-31.5)MPa (-0.095-31.5)MPa备选 | (0-26.5)MPa (-0.095-26.5)MPa备选 | (0-15)MPa (-0.095-15)MPa备选 |
输出接口 | 2路气压端输出(高压输出接口、定值减压输出接口) 1路真空端输出接口(备选) | 1路气压端输出 1路真空端输出接口(备选)
| |
升压速度 | 升压速度3Mpa/分钟、零启动在10分钟内可自动升压到31.5MPa。定值阶跃减压输出压力,(1-21)MPa以内可调输出 | 0.05L/分钟 | 升压速度3Mpa/分钟、零启动在7分钟内可自动升压到15MPa。 |
负载启动 | 具有带载启动,压力在21MPa左右,带载启动造压到31.5MPa只需3-5分钟 | 在任意负载压力范围内可启动造压 | 具有带载启动,压力在7MPa左右,带载启动造压到15MPa只需2-3分钟 |
规格尺寸 | 600mm(长)X600mm(宽)X800mm(高) | 600mm(长)X600mm(宽)X650mm(高) | 430mm(长)X400mm(宽)X650mm(高) |
功率 | AC220V,50Hz,750W | ||
预防等级 | IP44 | ||
噪 音 | 62dB |

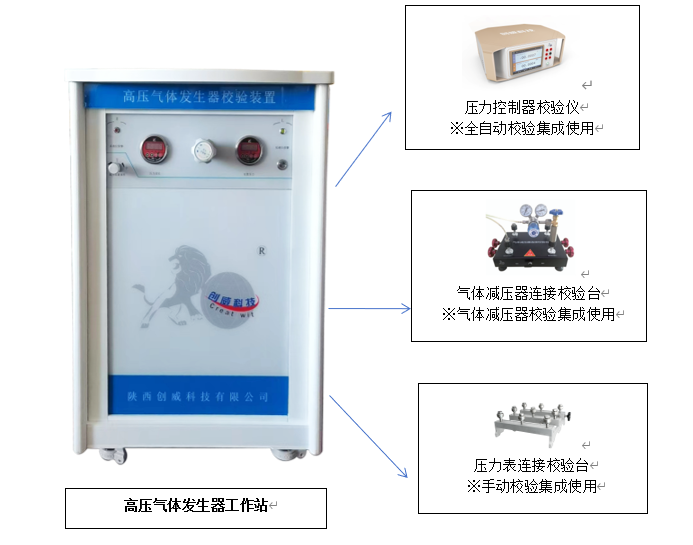

集成校验使用方案:
适用于全自动控制器、各种校验台集成校验使用。为量值传递、一般压力表、禁油压力表、压力开关、压力传感器、气体减压器等检定校准。
