手动液压源

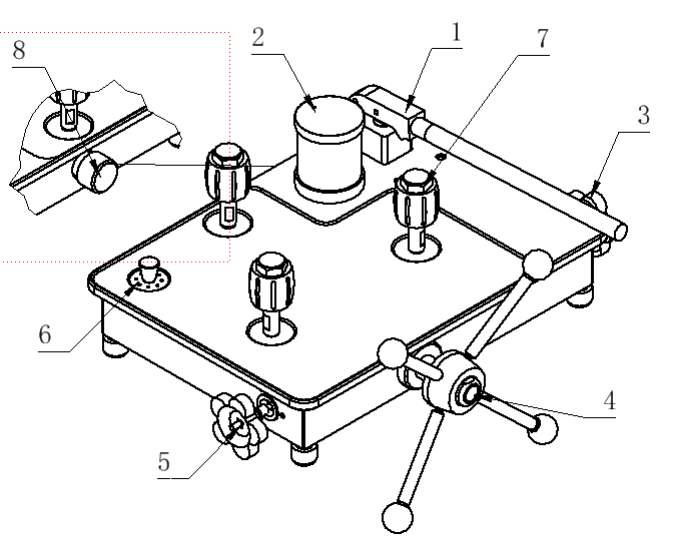

外形结构

1、预压泵

2、油杯

3、截止阀

4、调压器

5、泄压阀

6、台面油污收纳盒

7、接表座

8、排污过滤阀

概述

该校验器结构简单、操作维护方便、不易泄漏、升降压平稳，采用压杆式预压结构，可快速发生所需压力值，减少因传压介质被污染而造成的管路堵塞问题，稳定性及可靠性更高。

技术指标

1. 型号:CW8610T

2. 造压范围：（0-60）MPa，（0-100）MPa，（0-160）MPa（ 0-250）MPa

3. 介质:与铜、铝合金、不锈钢（304）、丁晴橡胶相兼容的油（随机携带癸二酸）/纯净水

4. 最小调节度：10kPa

5. 外形公称尺寸：500mm×400mm×175mm

6. 重量：15kg（不含介质）

7. 压力连接：M20*1.5

技术优势

1.工作效率高

 可以在7-8秒钟左右就可以升压到50MPa以上，缩短升压时间，提升工作效率。

2.抗污能力强

  针对现场仪器仪表经常会带入泥沙等污染物的问题，表座系统添加了过滤排污功能。污染物不会被带入系统，使预压泵、调压器等重要部件失效，保证设备的稳定性能更好。

3.加压轻松

 预压泵采取二级加压原理，升压更轻松，减轻操作人员工作强度。

4.密封性能更优

  采取组合密封形式，软硬结合。
