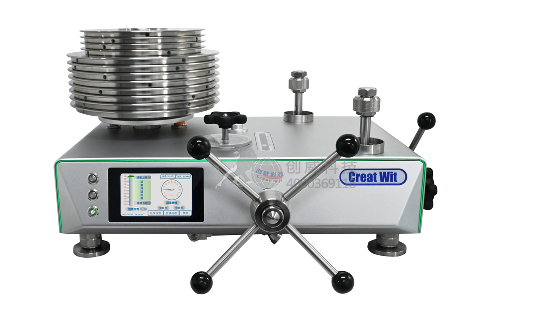

活塞式压力计

一、标准活塞压力计技术要求

CW系列液体活塞式压力计可作为基准压力仪器和标准压力仪器使用。活塞式压力计是我国各级计量测试所、工业企业压力计量部门建立压力标准的重要计量器具，可用于量值传递，检定数字压力计、精密压力表、普通压力表、压力变送器、压力传感器等压力仪器仪表。符合JJG59-2022《活塞式压力计》、JJG99-2006《砝码》国家计量检定规程。

二、活塞压力计具体技术方案

1、工作条件

环境温度：（20±2）℃

相对湿度：相对湿度80%以下的恒温室

电源电压：AC 220V   频率：50HZ

2、技术指标

1)   满足JJG59-2022《液体活塞式压力计》、JJG99-2006《砝码》国家计量检定规程的技术要求；

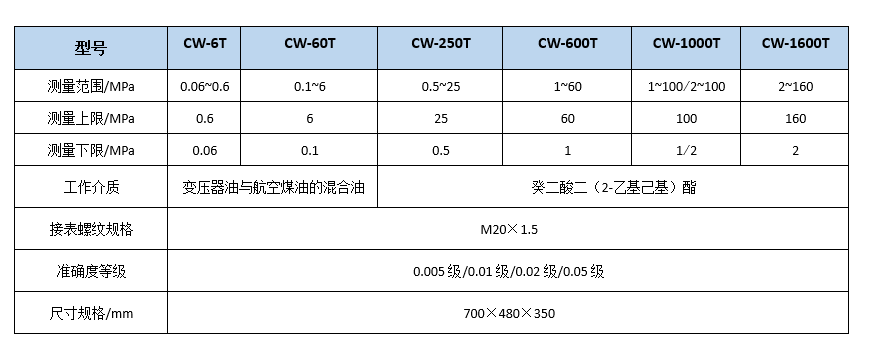

2)   测量范围：见选型参数；

4)   活塞系统

①　活塞材料：活塞杆和活塞缸均为碳化钨，其受压力 和温度的影响小，使用寿命长；

②　活塞结构：全新设计的防断杆和防摩擦结构，活塞杆上下限采用轴承限位，防止摩擦产生金属碎屑卡死活塞；

③　工作介质：测量范围上限为25MPa及以上使用癸二酸二(2-乙基己基)酯；测量范围上限为0.6MPa和 6MPa的压力计,使用变压器油与航空煤油的混合油；

④　活塞工作状态显示：全系标配5寸全彩触摸显示屏，可显示活塞浮动位置，使用户更直观快速地调节活塞至工作位置，位移显示分辨力为0.01mm；可显示活塞转速，直观展现活塞是否达到工作转速（约30r/min）；可显示环境温、湿度，内置操作说明书，指导用户如何使用活塞式压力计进行检表作业；

⑤　活塞系统模块化设计：方便安装、拆卸、保存和送检，多组活塞模块配合对应量程的砝码可共用一个台体；

  5） 砝码组

①　根据用户需求，可配置kg组或MPa组；

②　砝码材料：304无磁不锈钢（0.005级；0.01级；0.02 级）；45#钢发蓝处理（0.05级）；

③　砝码加载方式：25MPa及以上量程将砝码加载在挂篮上，砝码重心低，活塞转动平稳；6MPa及以下量程将砝码直接加载在大托盘上，活塞转动延续时间长；

④　砝码修正：按照使用地重力加速度进行修正；

 6） 台体

①　活塞系统所承受砝码的重量直接作用在加厚的底板上，活塞系统运行稳定可靠；

②　新结构地脚承重大，防滑的同时不会产生形变，减小加载砝码时对台体水平的影响；

③　标配油杯容量为350ml，油杯底部设有排油口，只需旋转排油螺钉即可快速排出废油，并且油杯内配有油污过滤器，防止杂质进入油路管道导致压力计堵塞；

④　当活塞打到浮动位置时，设备前面板边沿会亮起灯带，提醒用户活塞已开始上浮，此时需缓慢旋转调压器加压，防止压力过载；

⑤　所有零部件都做防锈处理，避免关键密封件生锈导致压力泄露；

⑥　台体背面配有扩展接口，可外接多口扩展，提高工作效率；

⑦　调压器工作位置可实时展现在台体表面，用户可预判调压器可调容积；

⑧　加压系统采用预压泵预压，调压器加压的组合方式，最高可加压至160MPa；

⑨　新款预压泵增加防过压过载功能，当作业人员忘记关闭截止阀时不会对预压泵造成不可逆的损坏，或者系统内压力在最高160MPa时，作业人员误把截止阀打开也不会对设备造成损坏；

⑩　新款调压器采用高强度轴承辅助旋转，加压过程轻松便捷，并且调压器手轮不会因为加减压而前后移动，节省了工作空间，同时调压器的特殊密封结构稳定可靠。

⑪　整机外观采用喷砂氧化铝镁合金折弯工艺，承重部分采用高强度材料，在保证活塞性能的同时外观沉稳大气，搭配一些特有元素，彰显高端。
