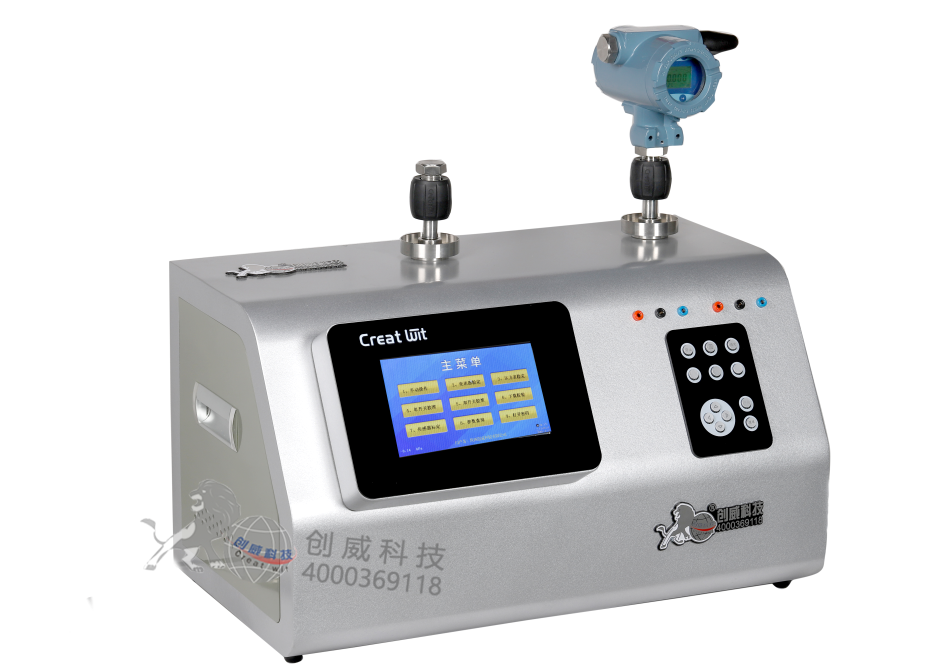

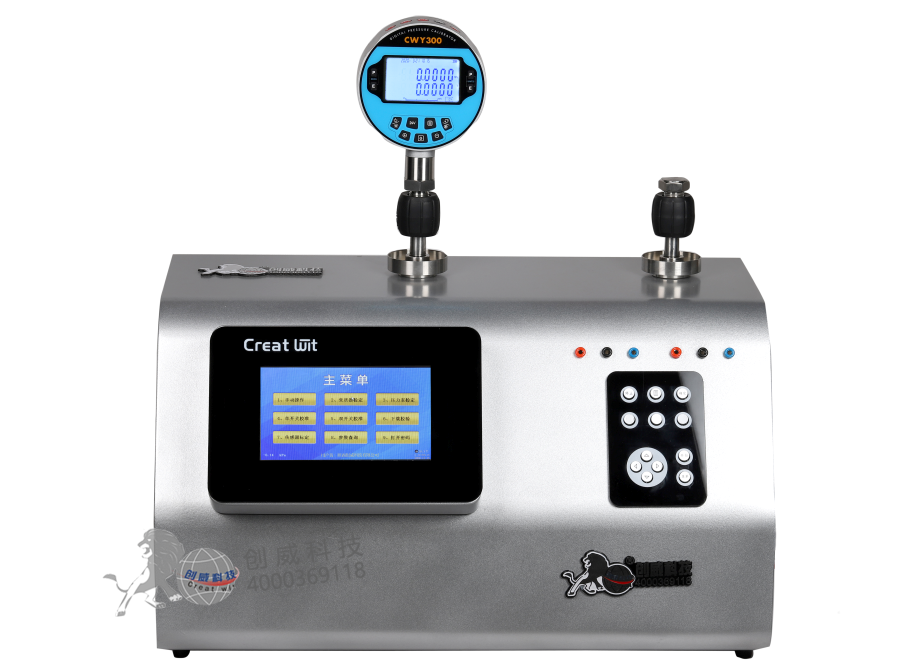

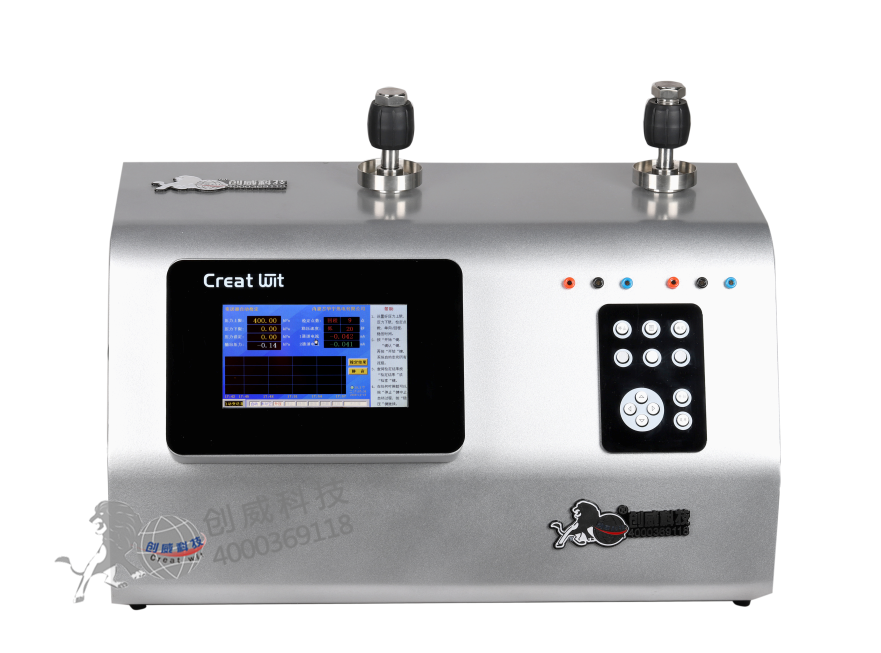

全自动压力校验台

全自动气压校验台

时间:2023-12-12






全自动压力校验台技术要求

全自动压力检定系统应符合下列中华人民共和国计量检定规程:

1) JJG882-2004压力变送器检定规程

2) JJG544-2011压力控制器检定规程

3) JJG52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程

4) JJG49-2013 弹性元件精密压力表和真空表检定规程

5) JJG875-2005数字压力计检定规程

自动压力校验具体技术方案

1、工作条件:

  ◆ 环境温度:(20±1)℃

  ◆ 相对湿度:相对湿度80%以下的恒温室

  ◆ 频率:50HZ

  ◆ 电源电压:AC 220V

2、技术规格

  ◆工作介质:无腐蚀性、无污染的空气,校验时不需外接高压气源

  ◆ 可配压力模块量程:(-100~2500)kPa。目前,送检时,只需要把计量标准器送到国家法定计量检定机构进行检定即可,而无需搬运整个平台;但《自动标准压力发生器检定规程》在2015年底已经通过评审,颁布后,无论是内置还是外置压力模块的全自动压力校验台,都必须送整套装置去国家法定计量检定机构进行检定,因为还需检定超调量、稳定度等控制功能。

  ◆ 自定义校验量程:(-100~2500)kPa之间的任意值,真空可做到-100kPa以下。

  ◆ 内部管道管径较粗,且设置了气液分离器,故不怕被校表带水或带油。

  ◆ 计量单位:kPa。

  ◆ 压力显示分辨力:触摸屏5位,联计算机5位 。

  ◆ 压力准确度等级:0.05级;0.02级

  ◆ 电流准确度等级:0.02

  ◆ 稳定精度:±5个字以内

  ◆ 标准检定点:量程的0%、25%、50%、75%、100%,自动回程。联计算机可任意设置。

  ◆ 自定义检定点:任意。

  ◆ 检定点自动稳压时间:20秒,在(10~240)秒间可调整。

  ◆ 变送器自动检定全程时间(9点稳压):5分钟左右。

  ◆ 压力开关检定时间:2分钟左右。

  ◆ 安全保护:过压、过流、传感器故障等保护。

  ◆ 电流输入:2路,(0~22)mA。

  ◆ 开关输入:2路干触点,可检测接触电阻。

  ◆ 回路电源:24VDC/30mA,如果误接入标准表,不会损坏被检表。

  ◆ 压力接口:M20*1.5内螺纹快速接头。

  ◆ 电流/电压接口:ф6的标准香蕉形插头。

  ◆ 排污口:内径:ф6mm。

  ◆ 重量:19kg(气压),26kg(液压)。

  ◆ 外形尺寸:290(高)*574(宽)*316(深)mm

  ◆ 自动检定软件:可选。

技术指标:

序号

型号规格

CWY1006C

CWY1060D

1

量程

(-100~2500)kPa

(0~60)MPa


2

准确度

压力准确度:0.05

电流准确度:0.02

压力准确度:0.05

电流准确度:0.02

3

稳定性

触摸屏显示±5个字以内

触摸屏显示±5个字以内

4

检定点稳压时间

20秒,(10~240)秒间可调整

20秒,(10~240)秒间可调整

5

内置模块

可内置压力模块

±20KPa

±50KPa

±100KPa

(-100~200)KPa

(0~400)KPa

(0~1)MPa

(0~2.5)MPa

可内置压力模块

(0~6)MPa

(0~14)MPa

(0~30)MPa

(0~60)MPa

7

压力单位

Pa  kPa  MPa

Pa  kPa  MPa

8

外接真空泵或增压泵

外接真空泵和增压泵

不需外接真空泵或增压泵

9

外形尺寸

高*深*宽

290(高)*574(宽)*316(深)mm

290(高)*574(宽)*316(深)mm

10

重量

19kg

26kg

11

故障报警

12

曲线显示

13

内部过滤排污功能

14

工作介质

空气

变压器油或水

15

变送器校验

同时检定2只

同时检定2只

19

使用温度

(5~45)℃

(5~45)℃

20

相对湿度

<80%RH

<80%RH

2.2 全自动压力校验台技术特点

Ø 全自动压力校验台,一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作。

Ø 符合中国压力仪表检定规程,可以作为压力标准使用。

Ø 不采用高压气瓶就能提供稳定压力源,发生压力快速、稳定。

Ø 压力范围为(-0.1~60)MPa。

Ø 可检定压力变送器、压力开关(压力控制器)、压力指示表。

Ø 具有压力开关的全自动检定功能。

Ø 具有完整保护功能,过压保护(如果超过量程的110%则会发出报警)、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。

Ø 全自动压力校验台内可存储56块现场仪表的调前与调后的各20组检定结果。

Ø 可与检定软件自动检定系统相连,构成全自动压力检定系统,单位自由设定,只需轻点鼠标就可以完成压力检定工作,自动出具校验报告、检定证书。

Ø 配有打印机和电脑,可与设备连接。

3、全自动压力校验台产品特点和优势

Ø 内置压力模块,并有压力传感器温度补偿,克服了温飘。在检定被校表时不需要带任何配件,使用方便。

Ø 采用内置压力模块使用方便,在使用时不需携带任何附件,直接安装被检表,按“开始”键就能完成检定工作。

Ø 采用内置压力模块检定压力变送器,可以做到全覆盖,中间没有空档。

Ø 全自动校验,可以同时检定二块同量程的压力变送器、压力开关、压力表,方便检定双触点压力开关。

Ø 具有过滤防堵排污系统,液压台采用内孔φ6mm的不锈钢管,现场仪表带来的杂质或污垢可以方便从排污空排出,在被校表接口上即使放入细沙,也不会损坏设置。气压台标准配置气液分离器,防止被校表中的液体进入校验台。

Ø 采用智能稳压器,完全按中国的压力检定规程进行设计,上行程时,从下到上向检定点逼近,下行程时,从上到下向检定点逼近,不过调。

Ø 在触摸屏上可以显示操作说明,在使用时不需带使用说明书。

Ø 防护等级高,可以防止校验介质流进仪器,损失仪器。

Ø 液压台可以采用水作为工作介质,气台压缩空气。

Ø数据可回溯,只要设备ID号和之前检定时一致,数据库查验之前检定记录数据回溯后,可根据用户需要进行对检定表单自动补全 。

Ø所有被检流程均符合最新的检定规程。

Ø上位机软件特点:

软件配合全自动压力校验台使用,软件优势 远程操作,优化检定流程,易用权级管理,检定记录自动记录、可回溯。软件采用BS/CS架构,具有高灵活性和高扩展性。相比同类的端操作软件,本软件的校验数据实现统一入库储存管理,上级管理用户可随时调取查阅下级检定用户的校验数据,检定记录可以共享同步,提高使用单位工作效率。

产品特点

内置压力模块

触摸屏液晶显示

完整的保护功能

具备自动捡漏功能

亮点

变送器检定

压力表检定

传感器标定

自动检定管理系统

设计理念

具有过滤排污系统

支持水介质

支持变压器油

智能化无纸化检定
